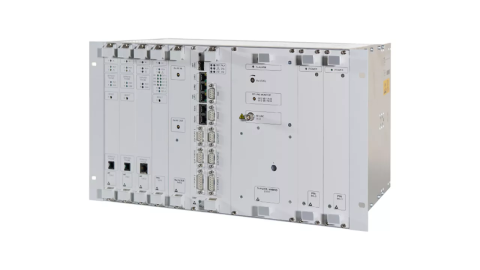

ETL600 R4 – Güç Hattı Taşıyıcı Sistemi

Evrensel Güç Hattı Taşıyıcı Sistemi ETL600 R4 (ETL600), kritik altyapılar için güvenli iletişim çözümleri sunan gelişmiş bir PLC (Power Line Carrier) sistemidir. Yüksek gerilim iletim hatları üzerinden konuşma sinyalleri, veriler ve koruma komutlarının iletimi için tasarlanmıştır.

ETL600 Power Line carrier, evrensel donanım ve yazılım mimarisi ile kullanıcıların analog ve dijital çalışma modları arasında kolayca geçiş yapmalarına olanak tanır.

Avantajları

Maliyet Tasarrufu: Analog ve dijital PLC sistemleri için ortak donanım ve yedek parça envanteri ile maliyetleri azaltır.
Esnek Mimari: Geleneksel ve modern ortamlara kolay entegrasyon sağlar.
Güvenilir Koruma Sinyalleri: Koruma sinyallerinin güvenilir iletimini sağlar.
Verimli Frekans Kullanımı: Esnek bant genişliği seçimi ile seyrek frekans kaynaklarının verimli kullanımını sağlar.
Yedekleme Çözümü: Geniş bant medya üzerinden aktarılan belirli kritik görev hizmetleri için yedekleme çözümü sunar.

ETL600 Sürüm 4’ün (R4) Yeni Özellikleri

Artırılmış Çıkış Gücü: 1 MHz’e kadar 50 Watt ve 100 Watt.
Daha Kompakt Mimari: Yeni tek raflı 50 Watt versiyonu (6 yükseklik ünitesi).
Gelişmiş Ağ İşlevselliği: VLAN ve en son siber güvenlik önlemlerini destekleyen 4 entegre LAN bağlantı noktası (3x elektrikli, 1x optik).
Güç Kaynağı: Tüm raf konfigürasyonları için tekli veya yedekli güç kaynağı.
Ses Kanalları: Sıkıştırılmış ses kanallarının dijital aktarımı, tandem operasyonlarda daha az gecikme ve değişmeyen konuşma kalitesi (bir trafo merkezinde 4 yöne kadar).

Ana Özellikleri

Ortak Mimari: Aynı platformda dijital ve analog çalışma için.
Programlanabilir Bant Genişliği: Donanım değiştirmeden geniş iletim bant genişliği ayarları.
Sayısal Modülasyon: Trellis Kodlama ile SSB ve Çok Taşıyıcılı (OFDM) modülasyon.
Genişletilmiş Taşıyıcı Frekans Aralığı: 1000 kHz’e kadar.
Tek Adımlı Modülasyon: Doğrudan Dijital frekans Sentezi (DDS) ile.
Çok Amaçlı Uygulamalar: 3 adede kadar analog (APLC) kanal için.
Dijital Yüksek Hızlı Kanal: İletim hızı ve spektral bant genişliğine göre yapılandırılabilir.
Teleproteksiyon Sistemleri: Her biri 4 bağımsız komuta sahip 2 dahili sistem, kısa iletim süreleri sağlar.
Uyarlanabilir Ekolayzır: 9600 bps’ye kadar 4 entegre düşük gecikmeli dar bant modem.
Geniş Bant Modem: 256 kbps’ye kadar, dar bantlı parazitlerin otomatik bastırılmasıyla.
Dinamik Hız Adaptasyonu (DSA): Zorlu hat koşullarında maksimum veri çıkışı ve kullanılabilirlik.
Dijital Ses Kanalları: Telefon hizmetleri için 16 adede kadar dijital sıkıştırılmış ses kanalı.
Entegre TDM-Çoklayıcı: 10 veri kanalı ve 16 sıkıştırılmış ses kanalı için.
Arayüzler: Seri veri, Ethernet/IP trafiği ve ekipman yapılandırması için.
Grafik Kullanıcı Arayüzü (GUI): Rahat yapılandırma, çalıştırma ve bakım için.
Eleman Yönetim Sistemi (EMS): LAN, istasyon veri yolu ve Gömülü Operasyon Kanalı (EOC) aracılığıyla tüm PLC ağının denetlenmesi ve yönetilmesi.
SNMP Alarm Tuzağı: Bir iletişim ağı yönetim sistemine hizmet etmek için.

Özellikler	Açıklama
Çalışma modu	2-telli frekans duplex
Modülasyon	Tek yan bant ile bastırılmış taşıyıcı (SSB) <br> Trellis Kodlamalı ve İleri Hata Düzeltmeli Çoklu Taşıyıcı Modülasyon <br> Doğrudan Dijital Sentez (DDS) ile tek adım frekans dönüşümü
Nominal bant genişliği	2, 4, 8, 12, 16, 20, 24, 28, 32 kHz (her yön) <br> Kenar frekansları 500 Hz’nin katları
Taşıyıcı frekans aralığı	Nominal bant genişliği ≥ 4 kHz için 24 ila 1000 kHz <br> 2 kHz nominal bant genişliği için 24 ila 500 kHz
Standartlara uyumluluk	IEC 60495, IEC 60834-1, IEC 60950-1, IEC 61000-6-2, IEC 61000-6-4 (EN 55022 / CISPR22, Sınıf A)
Nominal iletim çıkış gücü (PEP)	ETL600-050: 50 W / +47 dBm <br> ETL600-100: 100 W / +50 dBm <br> (Kullanıcı arayüz programı HMI ile 1 dB adımlarla azaltılabilir)
Nominal çıkış empedansı	75 Ohm dengesiz <br> 150 Ohm dengeli opsiyonel
Verici bandında geri dönüş kaybı	IEC 60495’e göre > 10 dB
Tapping kaybı	IEC 60495’e göre < 1.5 dB
Alıcı hassasiyeti	RF girişinde -30 dBm pilot seviyesi
Alıcı seçiciliği	Bandın kenarlarından 300 Hz / 4 kHz’de > 65 dB / > 75 dB <br> (nominal bant genişliği > 2 kHz için)
Görüntü reddi	> 75 dB
AGC (Otomatik Kazanç Kontrolü) aralığı	> 40 dB
Güç kaynağı	-48 VDC +%20/-%15 (isteğe bağlı diğerleri)
Güç tüketimi	Normal çalışma @ 75 Ohm <br> Çift ton modülasyonu PEP @ 75 Ohm <br> ETL600-050: 135 – 155 W (1 – 3 APLC ch.) <br> ETL600-050: 175 – 195 W (1 – 3 APLC ch.) <br> ETL600-100: 210 – 230 W (1 – 3 APLC ch.) <br> ETL600-100: 280 – 300 W (1 – 3 APLC ch.)
Alarm rölesi çıkışları	Serbest değiştirilebilir kontaklar <br> – Sistem alarmı / kabin alarmı <br> – Donanım alarmı <br> – Bağlantı alarmı <br> – Arayüz alarmı <br> – Uyarı
Olay kaydı	2600 zaman damgalı alarm ve manipülasyon olayları <br> 2600 zaman damgalı komut olayları <br> uçucu olmayan bellekte saklanır <br> IRIG-B için saat senkronizasyon girişi mevcut
