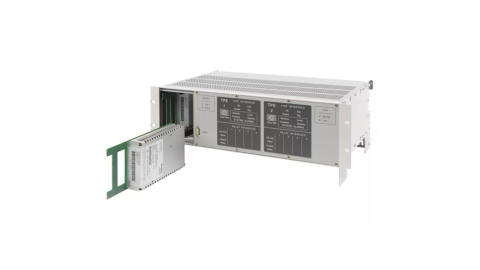

Teknik Veri
|
Açıklama
|
|
Nominal güç kaynağı voltajı
|
– 24 VDC ila 60 VDC / 110 VDC ila 250 VDC / 120 VAC ila 230 VAC
|
|
Komut sayısı
|
– Analog iletişim kanalları için bağımsız olarak maksimum 4 komut <br> – Dijital/optik ve Ethernet/IP tabanlı iletişim kanalları için bağımsız olarak maksimum 8 komut
|
|
Komut anahtarlama
|
Girişler: <br> – Temas + harici batarya 24 VDC ila 250 VDC <br> – Temas + dahili 24 VDC yardımcı besleme (opsiyonel) <br> – İki giriş koruma arayüzü başına, elektriksel olarak izole
|
|
Çıkışlar: <br> – Katı hal 5 VDC ila 250 VDC, ≤ 2 A <br> – Röle kontak 5 VDC ila 250 VDC, ≤ 5 A <br> – İki katı hal ve iki röle kontak çıkışı koruma arayüzü başına, elektriksel olarak izole
|
|
Hat sinyalinin işlenmesi
|
– Uyarlama, her zaman en kısa iletim sürelerini (< 4 ms minimum) sağlayarak
|
|

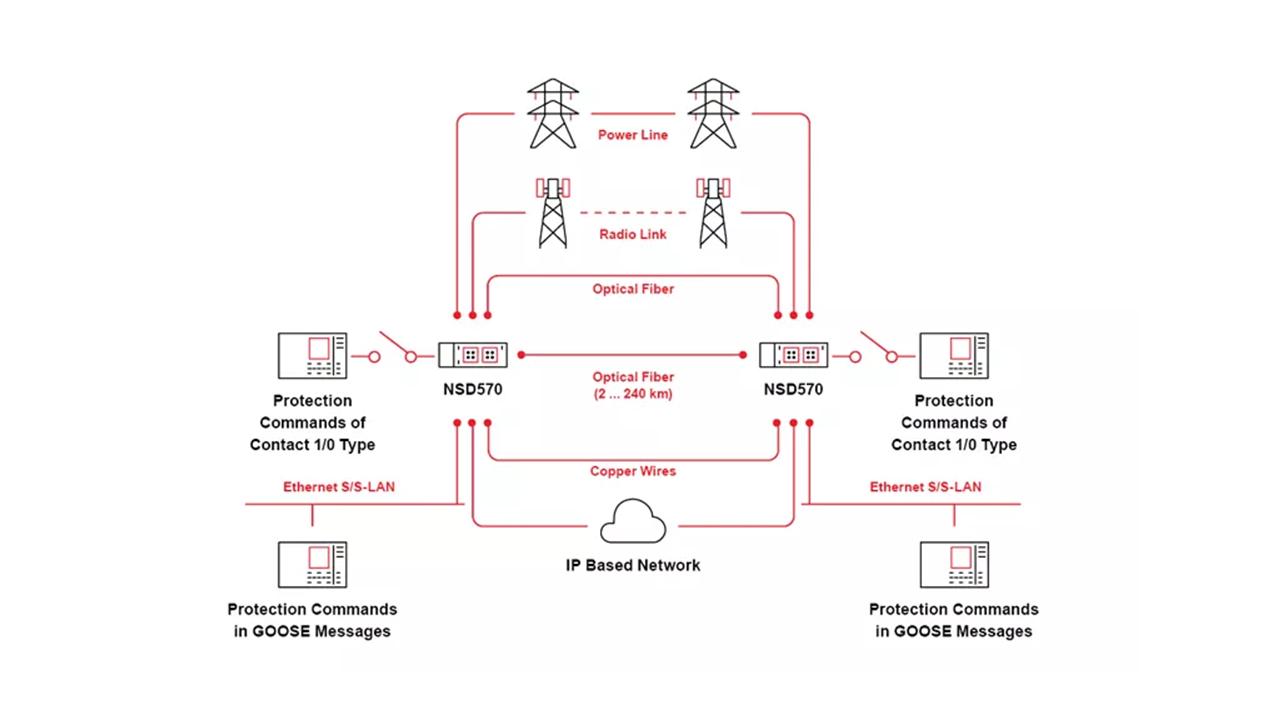

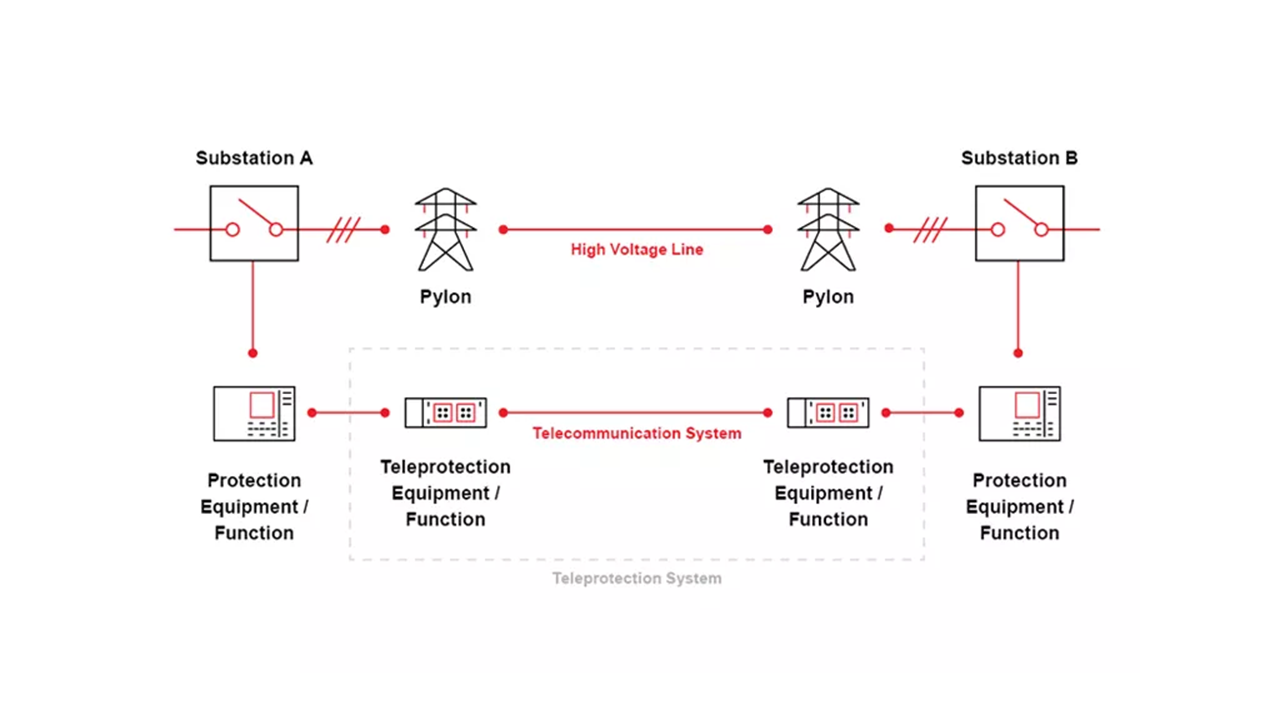

Hat arayüzleri
|
Analog: <br> 2-telli veya 4-telli, 600 Ohm veya yüksek empedanslı <br> Gönderim seviyesi: -24 ila +11 dBm <br> Alım seviyesi: -30 ila +2 dBm nominal; dinamik aralık 30 dB
|
|
Programlanabilir bant genişliği ve kanal merkez frekansı
|
|
Dijital:
|
V.11 / X.21 / X.24; RS-422 / RS-530 / RS-449, G.703.1 (64 kbps, ko-yönlü) E1 / T1, SDH/SONET çoğullayıcıya doğrudan bağlantı için
|
|
Optik:
|
850 nm MM: nominal menzil 1 km, maks. 2 km <br> 1310 nm SM kısa mesafe: nominal menzil 30 km, maks. 50 km <br> 1310 nm SM uzun mesafe: nominal menzil 60 km, maks. 80 km <br> 1550 nm SM uzun mesafe: nominal menzil 120 km, maks. 150 km
|
|
1550 nm CWDM SM ekstra uzun mesafe: nominal menzil 180 km, maks. 240 km
|
|
Optik doğrudan fiber bağlantı, veya Hitachi Energy-/Hitachi Energy olmayan çoklayıcılara optik bağlantı (IEEE C37.94)
|
|
Ethernet:
|
10/100 Mbps Hızlı Ethernet <br> Otomatik/manüel müzakere, tam/yarım dubleks <br> Elektriksel port (RJ45) <br> Optik port (opsiyonel SFP: 850 nm MM 0.5 ila 1 km veya 1310 nm SM 30 ila 50 km)
|
|

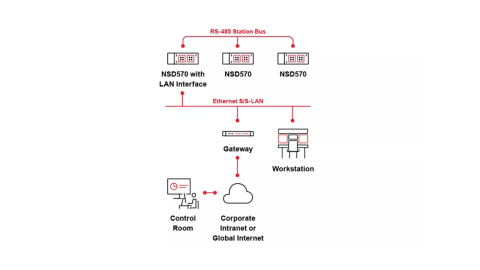

Yönetim imkanı
|
Standart PC ve tarayıcı yazılımı ile <br> Bir uçtan EOC (Gömülü İşlem Kanalı) aracılığıyla <br> LAN veya Web ile entegre Yönetim arabirimi (opsiyon; portlar: hat arayüzü “Ethernet” ile aynı)
|
|
Entegre LCD ekran paneli (opsiyon)
|
|
Olay kaydı ve trip sayıcıları
|
Entegre, uçtan uca (maksimum 7500 komut/alarm olayları, her bir komut/test için maksimum 65536 sayım)
|
|
Gerçek Zamanlı Saat Senkronizasyonu
|
Harici IRIG-B ve 1PPS sinyali girişleri ile <br> Opsiyonel Yönetim arabirimi ile: NTP/SNTP (diğer NSD570’leri senkronize etmek için IRIG-B çıkışı)
|
|
Alarmlar
|
Yapılandırılabilir alarm tahsisi ile serbest kontaklar <br> IEC 61850 desteği (Sürüm 1 ve Sürüm 2, HMI yapılandırılabilir)
|
|
Korumaya GOOSE arayüzü (maksimum 8 komut; portlar: hat arayüzü “Ethernet” ile aynı)
|
|
Alt istasyon mühendislik aracı ile HMI570 kullanıcı arayüzü arasında veri otomatik alışverişi (SCD dosyaları) <br> IEC 61850 Sürüm 2’ye göre birden çok istasyon mühendisliği süreci
|
|
Standartlar
|
IEC 60834-1 (Telekoruma Komut Sistemleri) <br> EMC Direktifi 2004/108/EC <br> Düşük Gerilim Direktifi 2006/95/EC <br> EN/IEC 61000-6-2 (bağışıklık) <br> EN/IEC 61000-6-4 (emisyon) <br> EN/IEC 60950-1 (güvenlik) <br> KEMA sertifikalı
|
|
Güç tüketimi
|
Raf içinde sistem başına yaklaşık 10 Watt
|
|
Sıcaklık aralığı
|
-5 ila +55 ºC (işletim) <br> -40 ila +70 ºC (taşıma ve depolama)
|
